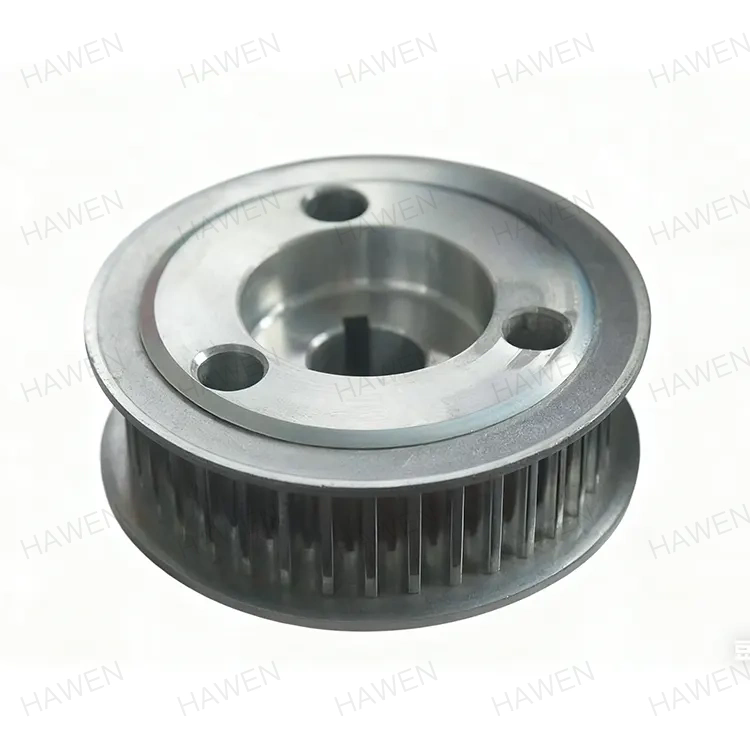

Ce face ca scripetele cu curele să fie esențiale pentru echipamentele transportoare și manipularea materialelor?

Într-un centru de distribuție aglomerat din centura industrială a provinciei Zhejiang, o linie de transport rulase de trei ani fără probleme majore. Apoi au început problemele. Cureaua a început să se deplaseze, pachetele s-au prăbușit de pe laterale, iar amperajul motorului a crescut imprevizibil. Echipa de întreținere a înlocuit cureaua, a retensionat dispozitivul de preluare și chiar a schimbat cutia de viteze. Nimic nu a funcționat. Cauza principală, descoperită doar după o analiză amănunțită a vibrațiilor, a fost scripetele de antrenare. Garnitura sa se uzase neuniform, creând o condiție cunoscută sub numele de „alunecare diferențială” care a făcut ca centura să urmărească neregulat sub sarcină. Sistemul de transport, aparent robust, fusese compromis de singura componentă pe care toată lumea o trecea cu vederea:Scripete de curea.

Acest scenariu ilustrează un adevăr fundamental în manipularea materialelor: scripetele pentru curele nu sunt componente pasive. Sunt interfața mecanică dintre sistemul de antrenare și curea și îndeplinesc simultan patru funcții critice. Ele transmit cuplul de la motor la curea. Acestea mențin tensiunea curelei prin sistemul de preluare. Ele corectează urmărirea centurii prin profilul coroanei. Și absorb impactul și uzura materialului transportat. Când oricare dintre aceste funcții este compromisă, întregul sistem de transportare are de suferit. Acest articol va examina fiecare dintre aceste funcții în detaliu tehnic, explicând de ce scripetele curea sunt esențiale pentru operațiuni de manipulare a materialelor fiabile, eficiente și sigure.

Cuprins

• 1. Lanțul de transmisie a cuplului: unde se potrivesc scripetele curelei și de ce eșuează mai întâi
• 2. Întrebarea coroanei: De ce o față curbată nu este opțională
• 3. Selecția întârziată: Decizia care determină alunecarea sau aderența
• 4. Stresurile ascunse: ce dezvăluie FEA despre designul scripetelor
• 5. Întreținerea care contează: ce să verificați și când
• 6. Întrebări frecvente (FAQ)
• 7. Concluzie

1. Lanțul de transmisie a cuplului: unde se potrivesc scripetele curelei și de ce eșuează mai întâi

Pentru a înțelege de ce scripetele cu curele sunt esențiale, trebuie mai întâi să urmărim calea puterii printr-un sistem de transport. Lanțul începe de la motorul electric, care transformă energia electrică în energie mecanică de rotație. Arborele motorului este conectat la o cutie de viteze, care reduce viteza și înmulțește cuplul. Arborele de ieșire al cutiei de viteze este cuplat la arborele scripetei de antrenare. Rola de antrenare, înfășurată cu banda transportoare, transmite cuplul către centură prin frecare. Cureaua, la rândul său, mișcă materialul. Fiecare verigă din acest lanț este critică, dar scripetele de antrenare este unică, deoarece este punctul în care cuplul este transferat de la un arbore rigid de oțel la o curea flexibilă de cauciuc. Această tranziție este cea mai dificilă parte a întregului sistem.

Scripeții curea sunt primele componente care se defectează deoarece sunt supuse celei mai complexe combinații de sarcini. Roata de antrenare suferă o sarcină de torsiune de la cutia de viteze, o sarcină radială de la tensiunea curelei și o sarcină de încovoiere de la deformarea arborelui. De asemenea, experimentează încărcarea ciclică a curelei pe măsură ce fiecare îmbinare trece peste scripete. De-a lungul timpului, aceste sarcini provoacă oboseală în arbore, uzură în canalul de cheie și degradarea întinderii. Roata de coadă, deși nu transmite cuplul de antrenare, suferă aceleași sarcini de îndoire și oboseală, plus solicitarea suplimentară a depunerii de material dacă cureaua nu este curățată corespunzător. Scripeul snub, dacă este prezent, suferă sarcini radiale mari din unghiul de înfăşurare crescut.

Defectarea unui scripete de curea este rareori bruscă. Este un proces progresiv care începe cu simptome subtile și culminează cu eșec catastrofal dacă nu este abordat. Cele mai frecvente moduri de defecțiune sunt:

• Uzura intarziata:Garnitura de cauciuc sau ceramică de pe scripetele de antrenare se uzează în timp, reducând coeficientul de frecare și provocând alunecarea curelei. Acesta este cel mai frecvent mod de eroare și este adesea cauza principală a problemelor de urmărire.
• Oboseala arborelui:Arborele scripetei de antrenare este supus la tensiuni inverse de îndoire pe măsură ce tensiunea curelei se modifică în timpul funcționării. Acest lucru poate duce la fisuri de oboseală, de obicei la canalul cheii sau la modificarea diametrului.
• Uzura canalului de cheie:Canalul cheie care conectează arborele de butuc se poate uza, cauzând o potrivire slăbită și permițând scripetei să se balanseze pe arbore. Acest lucru accelerează uzura și poate duce la defectarea arborelui.
• Craparea cojii:Carcasa scripetelui poate crăpa la cusăturile de sudură dacă designul este inadecvat sau dacă scripetele este supus la sarcini excesive.
• Defecțiune a rulmentului:Rulmenții care susțin arborele scripetelui se pot defecta din cauza contaminării, lubrifierii inadecvate sau încărcării excesive.

LaZhejiang Hawen Electromechanical Co., Ltd., am analizat sute de defecțiuni ale scripetelor de la sistemele de transport din China. Datele noastre arată că mai mult de 60% dintre defecțiunile scripetelor sunt legate de uzura întârziată sau de selecția inadecvată a întinderii. Acesta este motivul pentru care punem atât de mult accent pe a ajuta clienții noștri să aleagă învelișul potrivit pentru aplicația lor și pe furnizarea de recomandări de întreținere care previn uzura prematură.

2. Întrebarea coroanei: De ce o față curbată nu este opțională

Coroana unui scripete de curea este curbura ușoară convexă a feței scripetelui, măsurată ca diferența de rază dintre centru și margini. Este de obicei exprimat ca procent din lățimea feței. De exemplu, un scripete de 1000 mm lățime cu o coroană de 0,5% are o rază centrală care este cu 5 mm mai mare decât raza marginii. La prima vedere, această curbură pare contraintuitivă. Nu ar fi un scripete plat mai simplu de fabricat și mai eficient? Răspunsul este nu, iar motivul constă în mecanica urmăririi curelei. Coroana nu este o comoditate de fabricație; este o necesitate functionala care mentine cureaua centrata pe scripete.

Pentru a înțelege de ce funcționează coroana, luați în considerare forțele care acționează asupra curelei în timp ce aceasta trece peste scripete. Cureaua este tensionată și caută în mod natural calea cu cea mai mică rezistență. Dacă centura începe să se deplaseze într-o parte, tensiunea pe acea parte crește deoarece centura este întinsă pe raza mai mare a coroanei. Această tensiune crescută creează o forță de restabilire care împinge centura înapoi spre centru. Prin urmare, coroana oferă un mecanism de autocentrare care funcționează continuu și pasiv. Fără coroană sau cu o coroană insuficientă, centura se va deplasa într-o parte și se va freca de structură. Acest lucru cauzează deteriorarea marginilor, nealinierea curelei și, în cele din urmă, defectarea curelei.

Cantitatea de coroană necesară depinde de tipul de centură și de aplicație. Tabelul de mai jos oferă valorile recomandate ale coroanei noastre bazate pe ani de experiență pe teren și teste la fabrica noastră:

Coroana trebuie prelucrată cu un grad ridicat de precizie pentru a asigura urmărirea corectă a centurii. În fabrica noastră, folosim strunguri CNC pentru a întoarce coroana la o toleranță de +/- 0,05 mm. De asemenea, verificăm profilul coroanei după prelucrare folosind un profilometru. Acest nivel de precizie asigură că fiecare scripete pentru curea pe care îl producem oferă o urmărire fiabilă și consecventă a curelei, indiferent de condițiile de funcționare. Coroana nu este opțională; este fundamentul urmăririi centurii.

3. Selecția întârziată: Decizia care determină alunecarea sau aderența

Lagging este materialul aplicat pe suprafața scripetei de antrenare pentru a crește frecarea și pentru a proteja carcasa scripetei de uzură. Este cel mai important factor în determinarea capacității de transmitere a cuplului a transportorului. Frecarea dintre centură și întindere, combinată cu unghiul de înfășurare, determină cuplul maxim care poate fi transmis înainte ca centura să alunece. Dacă învelișul este uzat sau este selectat un material greșit, cureaua va aluneca, provocând pierderi de producție, deteriorarea curelei și, potențial, un pericol de incendiu. Selectarea lagging-ului potrivit este, prin urmare, o decizie inginerească critică care ar trebui să se bazeze pe o analiză atentă a aplicației.

Există trei tipuri principale de acoperire utilizate în scripetele transportoare: cauciuc, ceramică și poliuretan. Garnitura de cauciuc este cea mai comună și este disponibilă în diferite modele, cum ar fi netede, canelura diamantată și țesătură. Modelul afectează coeficientul de frecare și capacitatea stratului de închidere de a vărsa apă și resturi. Garnitura ceramică constă din plăci ceramice încorporate într-o matrice de cauciuc. Plăcile ceramice oferă un coeficient de frecare foarte mare și o rezistență excelentă la uzură, făcându-le ideale pentru aplicații cu cuplu ridicat și materiale abrazive. Garnitura din poliuretan este utilizată în procesarea alimentelor și în alte medii curate în care cauciucul nu este acceptabil. Tabelul de mai jos compară caracteristicile cheie ale acestor materiale întinse.

Alegerea materialului de întindere nu se referă doar la coeficientul de frecare. De asemenea, implică considerații ale mediului, materialului transportat și practicilor de întreținere. Într-o fabrică de prelucrare a alimentelor, de exemplu, stratul trebuie să poată rezista la spălarea cu agenți de curățare caustici. Într-o aplicație minieră, stratul trebuie să poată rezista acțiunii abrazive a minereului și a rocii. Echipa noastră de ingineri de la Hawen lucrează îndeaproape cu clienții pentru a selecta întârzierea optimă pentru fiecare aplicație. Oferim, de asemenea, servicii de înlocuire a întârzierilor și vă putem sfătui cu privire la cel mai bun program de întreținere pentru a maximiza durata de viață a întinderii.

4. Stresurile ascunse: ce dezvăluie FEA despre designul scripetelor

Un scripete de curea poate arăta ca un simplu cilindru, dar distribuția sa internă a tensiunilor este complexă. Când scripetele este sub sarcină, arborele se îndoaie, carcasa se deformează, iar cusăturile de sudură suferă concentrații mari de tensiuni. Dacă proiectarea nu este optimizată, aceste solicitări pot duce la fisuri de oboseală și defecțiuni premature. Pentru a ne asigura că scripetele noastre sunt proiectate pentru o fiabilitate maximă, utilizăm analiza cu elemente finite (FEA) pentru a simula solicitările în condiții de încărcare reale. FEA ne permite să vedem tensiunile ascunse care nu sunt vizibile cu ochiul liber și să optimizăm designul înainte de fabricarea primului scripete.

Modelul FEA al scripetelui curea include arborele, butucul, discurile de capăt și carcasa. Sarcinile aplicate modelului includ tensiunea curelei, cuplul de la cutia de viteze și greutatea scripetei în sine. Modelul ține cont, de asemenea, de presiunea de contact dintre centură și întindere. Rezultatele analizei relevă zonele de stres ridicat, care se găsesc de obicei în următoarele locații:

• Canalul cheie de pe arbore:Canalul cheie este un concentrator de stres. FEA arată că solicitarea la canalul cheie poate fi de 2 până la 3 ori mai mare decât tensiunea nominală în arbore.
• Sudura dintre discul de capăt și carcasă:Această sudură este supusă solicitărilor de încovoiere și forfecare. Dacă sudura nu este dimensionată corespunzător, se poate crăpa sub încărcare ciclică.
• Modificarea diametrului arborelui:Orice modificare bruscă a diametrului creează o concentrare de stres. FEA ne ajută să optimizăm raza fileului pentru a reduce stresul.
• Potrivirea butuc-arbore:Potrivirea prin interferență între butuc și arbore trebuie să fie suficientă pentru a transmite cuplul fără alunecare, dar nu atât de mare încât să provoace cedarea butucului.

Pe baza rezultatelor FEA, optimizăm designul scripetelor noastre pentru a reduce concentrațiile de stres și pentru a îmbunătăți durata de viață la oboseală. De exemplu, putem crește raza filetului la umărul arborelui, mărim dimensiunea sudurii sau folosim un material cu rezistență mai mare pentru arbore. De asemenea, validăm rezultatele FEA cu teste fizice. Fabrica noastră are o instalație de testare care poate aplica sarcini statice și dinamice unui scripete în timp ce măsoară tensiunea și vibrațiile. Această combinație de simulare și testare asigură că scripetele noastre pentru curele sunt proiectate pentru a rezista celor mai solicitante aplicații.

5. Întreținerea care contează: ce să verificați și când

Chiar și cele mai bine proiectate scripete de curea se vor uza în cele din urmă. Cheia pentru maximizarea duratei lor de viață și prevenirea defecțiunilor neașteptate este un program de întreținere structurat. Un program de întreținere pentru scripetele transportoare ar trebui să includă sarcini zilnice, săptămânale, lunare și anuale. Fiecare sarcină ar trebui să fie specifică și măsurabilă, iar rezultatele ar trebui înregistrate pentru a urmări starea scripetelui în timp. Următoarele secțiuni subliniază sarcinile cheie de întreținere pentru scripetele cu bandă în sistemele transportoare.

Verificări zilnice:Operatorul trebuie să efectueze o inspecție vizuală a transportorului la începutul fiecărei ture. Căutați semne de nealiniere a centurii, cum ar fi frecarea curelei de structură sau materialul care se scurge de pe părțile laterale. Ascultați zgomote neobișnuite, cum ar fi scârțâitul sau șlefuirea, care ar putea indica o problemă la rulment. Verificați dacă există semne de uzură sau deteriorare.

Verificări săptămânale:Tehnicianul de întreținere trebuie să verifice tensiunea curelei și să o regleze dacă este necesar. Verificați starea învelișului și căutați orice material încorporat care ar putea deteriora cureaua. Verificați fulia pentru orice semne de mișcare sau slăbire. Lubrifiați rulmenții dacă este necesar.

Verificări lunare:Tehnicianul ar trebui să măsoare uzura învelișului folosind un indicator de adâncime. Dacă învelișul s-a uzat peste limita recomandată, acesta trebuie înlocuit. Verificați alinierea scripetelor folosind un instrument de aliniere cu laser. Verificați starea arborelui și a canalului de cheie pentru orice semne de uzură sau crăpare.

Verificări anuale:Întreținerea anuală ar trebui să includă o inspecție amănunțită a întregului sistem de transport. Scripeții trebuie îndepărtați și inspectați pentru fisuri, coroziune și uzură. Rulmenții trebuie înlocuiți dacă prezintă semne de uzură. Arborele trebuie inspectat pentru fisuri de oboseală utilizând metode de testare nedistructive, cum ar fi inspecția particulelor magnetice sau testarea cu ultrasunete. Următorul tabel oferă un rezumat al sarcinilor de întreținere și frecvența recomandată a acestora.

La Hawen, oferim clienților noștri un manual cuprinzător de întreținere pentru scripetele noastre, inclusiv programe recomandate și criterii de inspecție. De asemenea, oferim cursuri de întreținere și asistență la fața locului pentru a ajuta clienții noștri să maximizeze durata de viață a sistemelor lor de transport.

6. Întrebări frecvente (FAQ)

Întrebarea 1: Cât de des ar trebui să fie înlocuit rădăcina de pe un scripete de antrenare?

Răspuns: Întârzierea unui scripete de antrenare trebuie înlocuită atunci când aceasta s-a uzat până la punctul în care coeficientul de frecare este insuficient pentru a transmite cuplul necesar fără alunecare. În mod obișnuit, acest lucru se întâmplă atunci când învelișul s-a uzat cu 50% din grosimea sa originală sau când modelul de uzură este neuniform. Într-o aplicație industrială tipică, întârzierea poate dura 2-5 ani, în funcție de condițiile de funcționare. Inspecția regulată este esențială pentru a determina intervalul optim de înlocuire. Fabrica noastră poate oferi recomandări specifice în funcție de aplicația dvs.

Întrebarea 2: Cum îmi pot da seama dacă alinierea greșită a curelei este cauzată de o problemă cu scripetele sau de o problemă de tensiune?

Răspuns: Nealinierea curelei poate fi cauzată fie de o problemă cu scripetele, fie de o problemă de tensiune. Dacă cureaua este aliniată greșit în toate punctele de-a lungul transportorului, problema este probabil o problemă de tensiune. Dacă cureaua este aliniată necorespunzător numai la scripetele de antrenare, problema este probabil o problemă cu scripetele, cum ar fi o coroană uzată sau o întindere. Pentru a diagnostica problema, verificați mai întâi tensiunea curelei și reglați-o dacă este necesar. Dacă alinierea greșită persistă, inspectați scripetele pentru o coroană uzată, zăvoare deteriorate sau un arbore nealiniat. Un instrument de aliniere cu laser poate ajuta la determinarea dacă scripetele sunt aliniate corect.

Întrebarea 3: Care este diferența dintre straturile ceramice și cele din cauciuc și când ar trebui folosite fiecare?

Răspuns: Învelișul ceramic are un coeficient de frecare mai mare și o rezistență mai bună la uzură decât stratul de cauciuc, ceea ce îl face ideal pentru aplicații cu cuplu ridicat, materiale abrazive și condiții umede. Garnitura de cauciuc este potrivită pentru aplicații de uz general, condiții uscate și cerințe mai mici de cuplu. Selecția depinde de aplicația specifică. De exemplu, un transportor de o mină de cărbune care manipulează cărbune umed, abraziv, ar beneficia de întărirea ceramică, în timp ce un transportor de manipulare a pachetelor ar fi bine cu înveliș de cauciuc.

Întrebarea 4: Ce cauzează defectarea unui arbore de scripete și cum poate fi prevenit?

Răspuns: Cea mai frecventă cauză a defecțiunii arborelui scripete este fisurarea prin oboseală, care apare atunci când arborele este supus unor solicitări ciclice de încovoiere. Fisurile încep de obicei la concentratoarele de tensiuni, cum ar fi canalul cheie sau o schimbare a diametrului. Pentru a preveni defectarea arborelui, arborele trebuie proiectat cu un factor de siguranță adecvat, concentratoarele de tensiuni trebuie reduse la minimum și arborele trebuie inspectat în mod regulat pentru fisuri. Testele nedistructive, cum ar fi inspecția cu particule magnetice, pot detecta fisurile înainte ca acestea să devină critice.

Întrebarea 5: Cum știu dacă scripetele mele transportoare urmează să fie înlocuite?

Răspuns: Scripetele transportoarelor trebuie înlocuite atunci când prezintă semne de uzură sau deteriorare semnificativă, cum ar fi cochilii crăpate, învelișuri uzate sau deteriorate, un canal de cheie uzat sau un arbore îndoit. Dacă scripetele a fost în funcțiune mai mult de 10 ani, se recomandă o inspecție amănunțită. Dacă inspecția relevă oricare dintre aceste condiții, scripetele trebuie înlocuit. Fabrica noastră poate furniza un scripete de schimb care îndeplinește specificațiile originale sau un design îmbunătățit pentru performanțe îmbunătățite.

7. Concluzie

Scripeții cu curele sunt eroii necunoscuti ai sistemelor de transport. Nu sunt doar cilindri care se rotesc; sunt componente proiectate cu precizie care transmit cuplul, mențin tensiunea, urmărirea corectă și absorb solicitările de manipulare a materialelor. Proiectarea, selecția și întreținerea lor adecvate sunt esențiale pentru fiabilitatea, eficiența și siguranța oricărui sistem de transport. De la profilul coroanei care menține centura centrată până la întinderea care asigură aderența, fiecare caracteristică a unui scripete pentru curea are un scop specific. La Zhejiang Hawen Electromechanical Co., Ltd., ne-am dedicat expertiza inginerească pentru proiectarea și fabricarea scripetelor curea care îndeplinesc cele mai exigente cerințe. Fabrica noastră folosește modelare FEA avansată, prelucrare de precizie și teste riguroase pentru a ne asigura că fiecare scripete pe care îl producem oferă performanțe de încredere în domeniu.

Fie că proiectați un sistem de transport nou sau mențineți unul existent, alegerea scripetelor curea este o decizie care nu trebuie luată cu ușurință. Vă invităm să contactați echipa noastră tehnică pentru a discuta cerințele specifice aplicației dvs. Vă putem ajuta să selectați designul corect de scripete, materialul de întindere și programul de întreținere pentru a maximiza timpul de funcționare și productivitatea transportorului dumneavoastră. Angajamentul nostru față de calitate și asistență pentru clienți ne-a făcut un partener de încredere pentru operațiunile de manipulare a materialelor din China și nu numai.

Contactați astăzi Zhejiang Hawen Electromechanical Co., Ltd.pentru a discuta despre cerințele dvs. pentru scripetele transportoare și pentru a descoperi cum scripetele noastre pentru curea vă pot îmbunătăți operațiunile de manipulare a materialelor.
