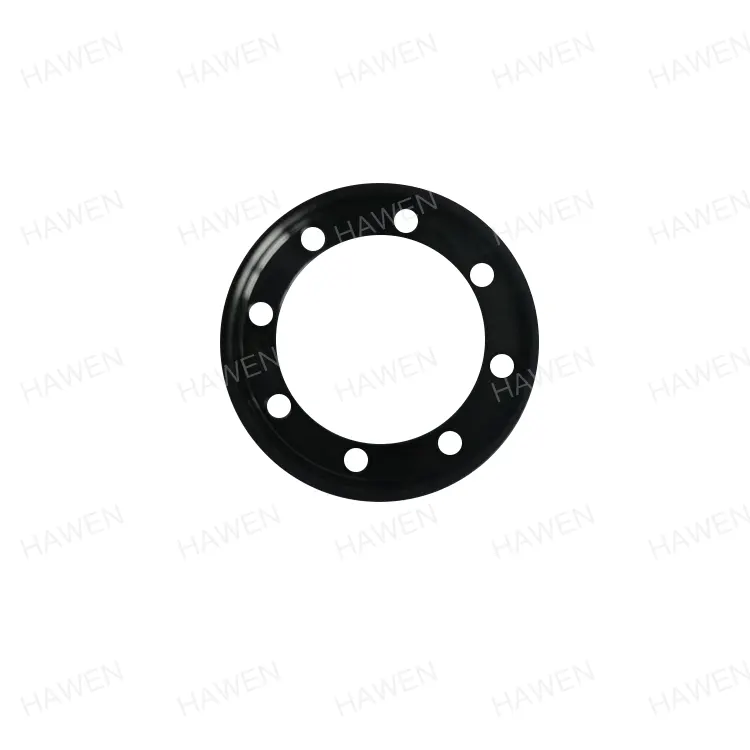

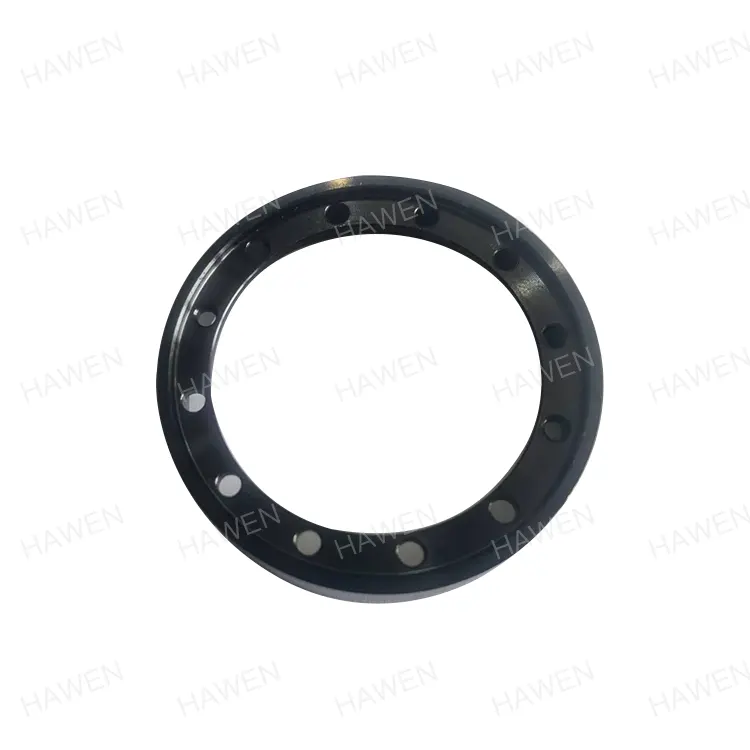

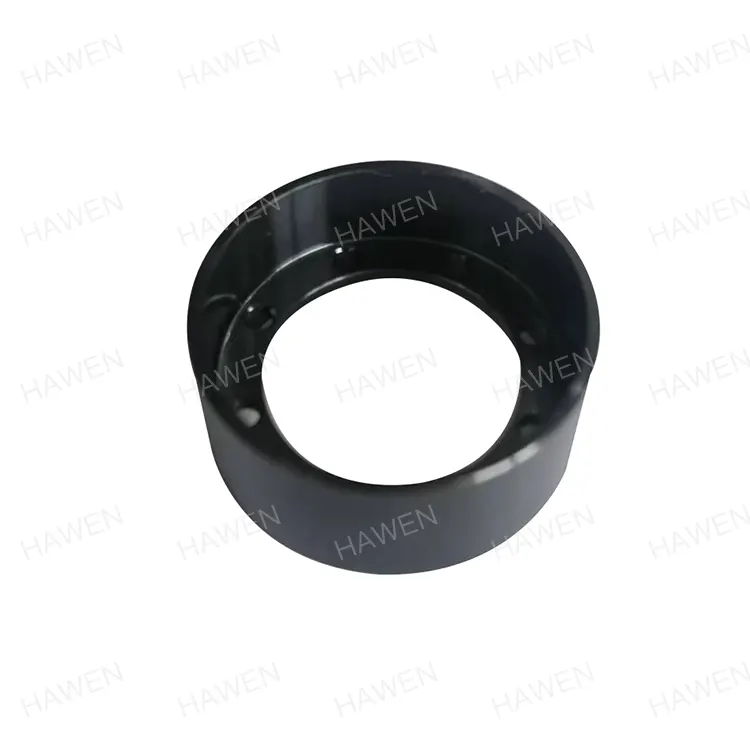

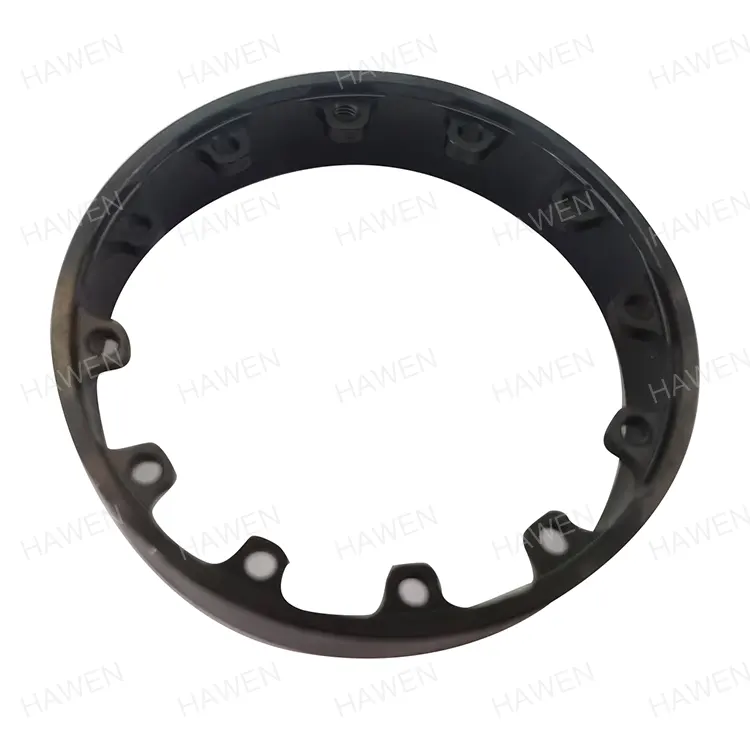

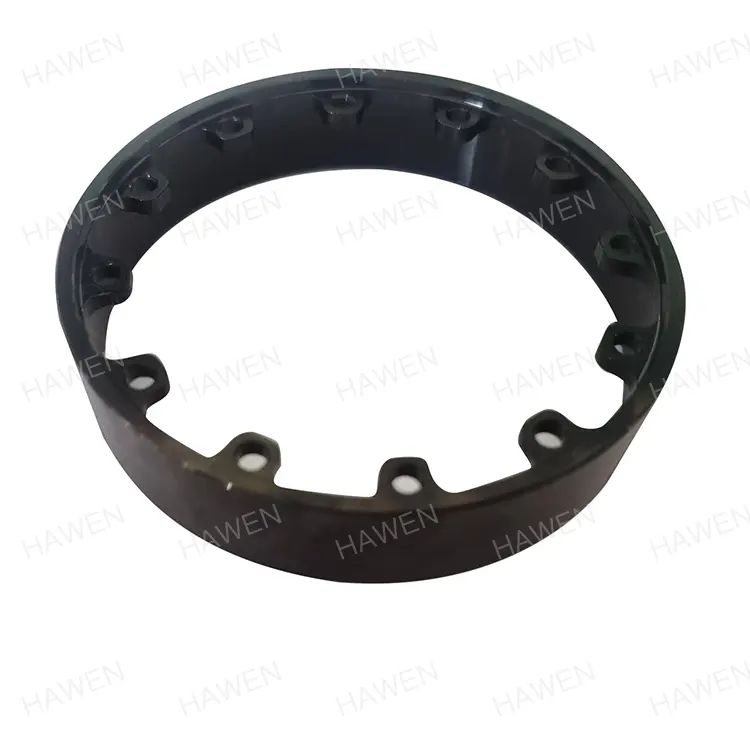

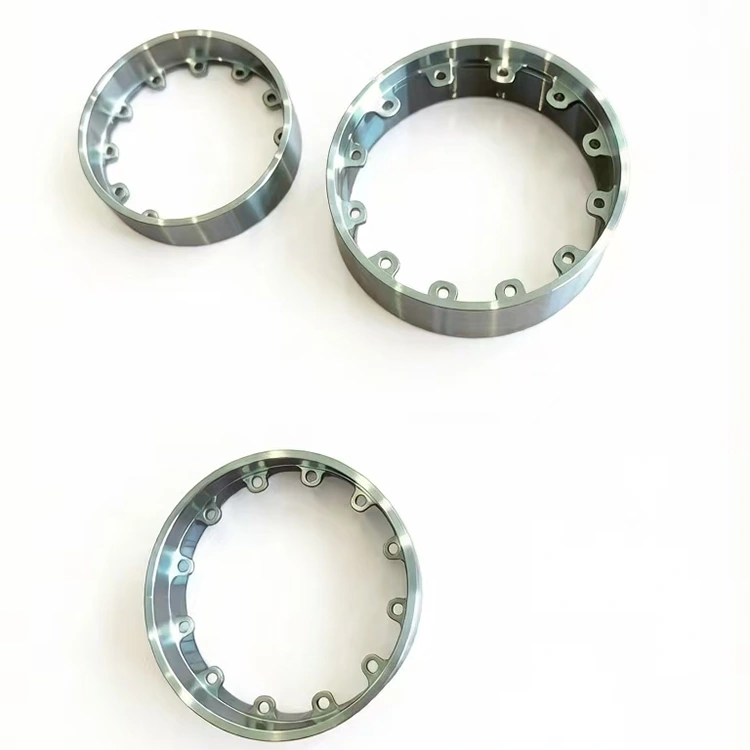

Jugul motorului robotului

Jugul motorului robotului este o componentă de bază de bază pentru servomotoarele robotului, cuplul și motoarele de îmbinare. Deși pare a fi o piesă structurală mecanică, îndeplinește de fapt trei funcții de bază: conducerea circuitului magnetic, suport structural și disiparea căldurii și ecranare electromagnetică. Determină direct densitatea cuplului, eficiența de funcționare, stabilitatea și durata de viață a motoarelor, făcându-l o parte cheie indispensabilă pentru sistemele de antrenare de înaltă precizie a roboților avansați.

Haven (Trilion) este profund implicată în industria de fabricare a mașinilor de mai bine de 20 de ani. Din 2023, sa concentrat pe cercetarea și dezvoltarea și producția pe scară largă a Robot Motor Yoke. Cu procese mature, control strict al calității și capacități de personalizare rapidă, a devenit un furnizor de înaltă calitate de accesorii de bază pentru motoarele roboților în China, deținând o cotă de piață internă de 10% și furnizând produse de sprijin pe termen lung pentru multe întreprinderi de top electrocasnice și roboți.

Parametrii de bază ale produsului

Jugul motorului robot promovat adoptă prelucrarea de precizie standardizată și, de asemenea, susține producția personalizată pe baza desenelor clienților, adaptându-se la cerințele de instalare și performanță ale diferitelor modele de motoare robot. Parametrii de bază de bază sunt enumerați mai jos, toți verificați prin producția reală și aplicațiile clienților:

Funcții de bază și valoarea aplicației

Fiind cadru de circuit magnetic și suport structural al motoarelor robot, Robot Motor Yoke nu este o simplă armătură metalică. Performanța sa este direct legată de funcționarea generală a motorului, acoperind dimensiunile magnetice, mecanice și termice pentru a asigura funcționarea eficientă și stabilă a motorului.

Patru funcții de bază

Circuit magnetic închis

Construiește o cale cu reluctanță scăzută pentru câmpurile magnetice cu magneti permanenți și armături, constrângând cu precizie distribuția fluxului magnetic, reducând foarte mult scurgerea fluxului magnetic, îmbunătățind utilizarea câmpului magnetic și evitând reducerea ieșirii și încălzirea anormală cauzată de saturația magnetică, optimizând eficiența conversiei energiei de la sursă.

Suport structural

Fixează ferm polii cu magnet permanenți și suportă sarcini alternative de la pornire-oprire de mare viteză și comutație frecventă, asigurând rigiditatea structurală și precizia geometrică în timpul funcționării și prevenind deformarea componentelor la viteze mari.

Disiparea căldurii și ecranare electromagnetică

Acționează ca o cale cheie de conducție a căldurii pentru a disipa rapid pierderile de fier și cupru, controlând creșterea temperaturii. De asemenea, suprimă în mod eficient câmpurile magnetice parazite pentru a evita interferența cu codificatoarele, senzorii și alte componente de precizie, îmbunătățind performanța generală EMC.

Ancorare de performanță

Selecția materialului, tehnologia de procesare, grosimea secțiunii și alți parametri determină în mod direct densitatea cuplului, ondulația cuplului și eficiența de funcționare, servind ca o condiție prealabilă critică pentru acționarea robotului de înaltă precizie și răspuns ridicat.

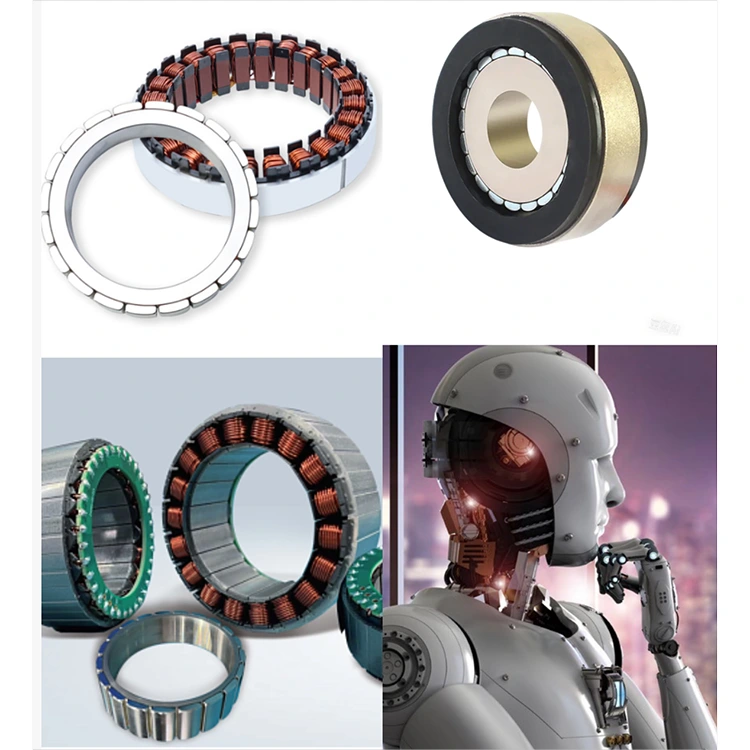

Tipuri de motoare și echipamente în aval aplicabile

Acest Robot Motor Jug este compatibil cu diverse motoare principale dedicate roboților, acoperind modulele de bază ale roboților industriali, roboților colaborativi și roboților umanoizi:

Servomotoare: utilizate ca jug de stator și jug din spate al rotorului, echilibrând dimensiunea compactă și cuplul ridicat pentru o mișcare flexibilă cu mai multe articulații.

Motoare de cuplu fără cadru: structura inelului se integrează direct în articulațiile robotului, eliminând carcasele externe și îmbunătățind densitatea cuplului și flexibilitatea instalării.

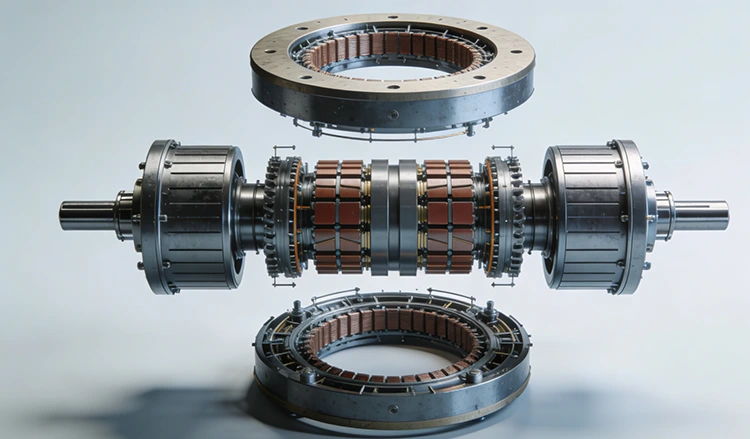

Motoare cu flux/disc axial: se adaptează la structurile duble cu jug din spate pentru circuitele magnetice axiale, prezentând un design plat pentru modulele de antrenare pentru picioare și talie la roboții umanoizi.

Motoare fără miez: se pot dubla ca carcasă de motor, eliminând cuplul de cogging pentru o operare cu ondulație redusă și cu răspuns ridicat în efectele finale ale robotului de precizie.

Indicatori cheie de calitate și benchmarking în industrie

Controlăm întregul proces de producție al Robot Motor Yoke la standarde stricte, cu indicatori de precizie de bază care depășesc standardele generale ale industriei, îndeplinind pe deplin cerințele de achiziție ale producătorilor de motoare de ultimă generație în ceea ce privește stabilitatea dimensională, potrivirea asamblarii și durata de viață.

Impactul asupra performanței: Jugul motorului robot de înaltă calitate poate crește direct densitatea puterii motorului cu 15%-30%, poate suprima peste 99% din interferența câmpului magnetic rătăcit, poate reduce pierderea circuitului magnetic, poate rezista la stres electromagnetic ridicat și poate asigura funcționarea stabilă pe termen lung a robotului.

Secțiuni transversale de flux axial (stânga) vs. flux radial (dreapta).

Selectarea materialelor și controlul procesului

Material special: 45# oțel structural de carbon de înaltă calitate

Jugul motorului robotului folosește oțel carbon mediu 45# standard național, cu proprietăți strict ecranate, adaptate condițiilor de lucru ale motorului robotului:

● Conținut de carbon: 0,42%–0,50%; densitate: 7,85 g/cm³; mangan: 0,50%–0,80%; siliciu: 0,17%–0,37%; impurități scăzute de fosfor și sulf.

● Proprietăți mecanice complete excelente: rezistență la tracțiune ≥ 600 MPa, limită de curgere ≥ 355 MPa, alungire ≥ 16%; duritatea HRC32–36 după călire și revenire.

● Optimizat prin tratament termic dedicat, echilibrând rezistența și duritatea cu o rezistență remarcabilă la oboseală pentru funcționarea pe termen lung a motorului de înaltă frecvență.

Prelucrare de precizie și control al proceselor

Un sistem complet de control în buclă închisă asigură precizie ridicată și consistență a lotului:

● Toleranta orificiului interior controlata la ±0,005 mm; echipat cu CMM, tester de rotunjime, monitor de contur și control statistic al procesului SPC.

● Mediu de procesare strict controlat pentru a reduce fluctuațiile de temperatură și vibrațiile; Mașinile CNC de înaltă precizie și sculele speciale asigură conformitatea dimensională.

● Inspecție completă a materialului primit, monitorizare în timp real a tratamentului termic și inspecție 100% a produsului finit pentru a preveni intrarea pe piață a produselor neconforme.

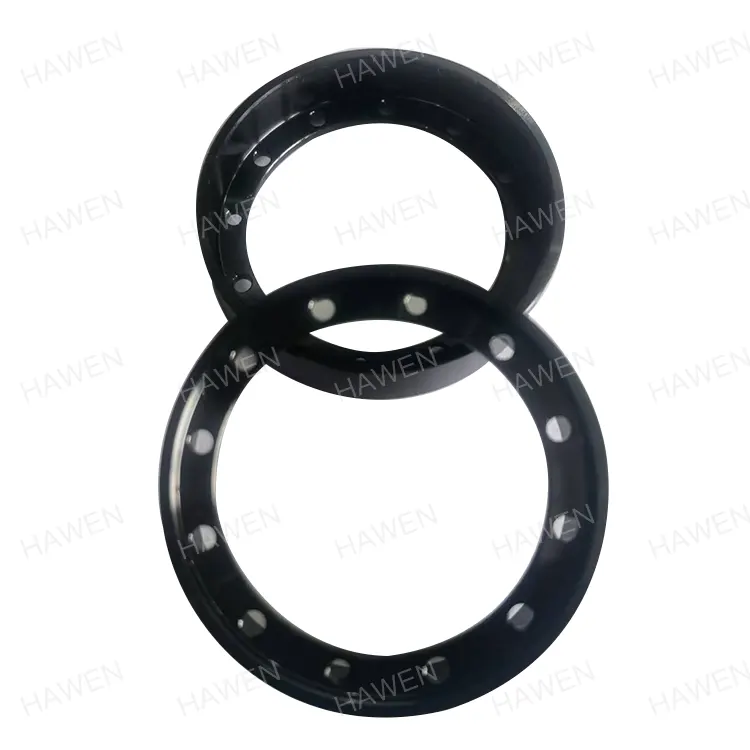

Tratamentul suprafeței: Finisare complet automată cu oxid negru

Utilizează formula auto-dezvoltată de oxid negru și linie de producție complet automată, fără contact manual, pentru a evita deteriorarea și contaminarea:

● Procesul automat integrat de oxid negru și uscare îmbunătățește rezistența la coroziune și rugină conform standardelor din industrie.

● Suportă tratamente de suprafață personalizate, inclusiv galvanizare, galvanizare și nichelare pentru aplicații speciale.

Avantajele de bază ale întreprinderii

Cu peste 20 de ani de experiență în producția de mașini, Haven a construit un sistem complet de la cercetare și dezvoltare, producție și control al calității până la serviciul post-vânzare, formând o competitivitate diferențiată în producția Robot Motor Yoke și rezolvând eficient punctele dureroase ale clienților în achiziții, personalizare și producție de masă.

Capacitate suficientă și livrare stabilă

● 120 de mașini CNC de înaltă precizie, 1 linie de curățare complet automată, 25 de tehnicieni profesioniști.

● Capacitate lunara: 30.000 unitati; vânzări lunare curente: 10.000–20.000 de unități, lăsând o capacitate de 40%–50% pentru comenzi în vrac și urgente.

● Lanțul de aprovizionare fiabil din Zhejiang asigură termene scurte de livrare a materiilor prime și livrare stabilă pentru producție continuă la scară largă, multi-varietă.

Controlul calității complet automat și aproape zero defecte

● 25 de dispozitive automate de inspecție pentru testarea la dimensiune completă de la materialele primite până la produsele finite.

● Control de calitate 100% online; rata de promovare a producției 99,99%, rata de promovare a fabricii 100%.

● Certificat ISO9001 și IATF16949; trasabilitate completă a producției cu consistență și fiabilitate superioare.

Suport tehnic profesional și personalizare puternică

● Echipa tehnica dedicata specializata in optimizarea si proiectarea procesului jugului.

● Răspuns rapid la personalizare: producție bazată pe desen, materiale specificate și tratamente de suprafață.

● Asistență unică de la consultarea designului, optimizarea proceselor și producția de probă în loturi mici până la producția de masă, scurtând ciclurile de dezvoltare și reducând costurile.

Conformitatea mediului și controlul costurilor

● Conformitate deplină cu EU ROHS și REACH cu rapoarte complete de certificare.

● Producția automată reduce intervenția manuală și îmbunătățește utilizarea materialelor, controlând costurile, obținând în același timp un consum redus de energie și emisii reduse de deșeuri, echilibrând performanța de mediu și eficiența costurilor.

Clienți cooperativi și modele de parteneriat

Robot Motor Yoke a furnizat de mult timp companiilor interne și internaționale de top, inclusiv Samsung, Haier și Nidec, cu o cooperare strategică stabilă de peste un deceniu. Calitatea produselor și serviciile sunt foarte recunoscute, cu rate ridicate de răscumpărare.

Suportăm mai multe modele de cooperare:

● Achiziții în vrac de produse standardizate

● Productie personalizata pe baza desenelor clientului

● Producția de mostre pentru specificații speciale

Salutăm clienții din întreaga lume să ne viziteze fabrica pentru inspecție și cooperare comercială. Bazându-ne pe sistemul nostru de producție matur și puterea tehnică, ajutăm clienții să reducă costurile de dezvoltare, testare, producție și post-vânzare pentru a obține rezultate câștigătoare pe termen lung.
