Scripete îngust curea curelei

Scripeul cu curele trapezoidale înguste HAWEN este o componentă de transmisie mecanică cu o singură canelură în V, utilizată în principal pentru a coopera cu curelele trapezoidale pentru transmisia puterii. Având un design simplu și un cost redus, este potrivit pentru o varietate de scenarii industriale și zilnice. Produsele noastre sunt utilizate pe scară largă în echipamente de automatizare, mașini de precizie, transmisii industriale și alte domenii. Salutăm clienții să personalizeze produsele pe desene sau să viziteze fabrica noastră.

Specificația produsului

Numele produsului

Material

Greutate brută (kg)

Unitate (EA)

Dimensiune

Tratarea suprafeței

Cerințe de mediu

Cerință de procesare

Câmp de aplicare

Precizia de prelucrare

Baza de clienți

Cota de piata in China

Remarci

Scripete îngust curea curelei

1215 Oțel tăiat liber

-

EA

Φ59,18×15,87

Zincare

Conform standardelor internaționale precum ROHS și REACH

Prelucrare mecanică

Compresoare de aer, uscătoare de rufe și alte echipamente

≤0,015 mm

Nidec

5%

Personalizat pe desene

Câmpuri de aplicare a produsului

HAWEN (Trilon) este profund implicat în industria utilajelor de mai bine de 20 de ani. Din 2005, compania noastră a desfășurat cercetare și dezvoltare aprofundată cu privire la scripetele pentru curele trapezoidale cu o singură canelură și diferite tipuri de scripete pentru curea auto. Acest produs este prelucrat și format din oțel 1215 tăiat liber. Produsele noastre acoperă o gamă largă de industrii:

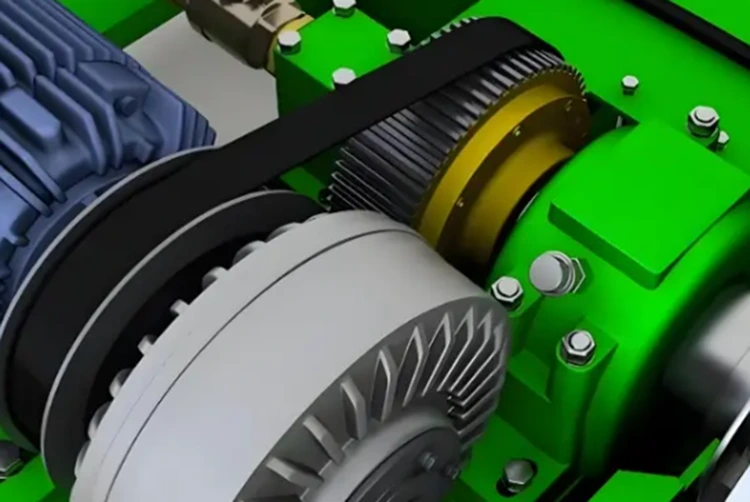

1.Echipamente precum ventilatoare și compresoare de aer: utilizate pentru transmisia continuă a puterii în fabrici (de exemplu, sisteme de ventilație sau transport de lichide). Structura sa se poate adapta la condiții de lucru de putere medie, medie și joasă.

2. Ventilatoare centrifuge sau pompe cu șurub: scripetele curea din fontă gri pot asigura o transmisie stabilă.

3. Fabricare de precizie: Designul standardizat, selecția strictă a materialelor, tehnologia de procesare sofisticată și controlul calității asigură eficiență ridicată, durabilitate și interschimbabilitate în transmisia de putere medie și mare, așa cum este elaborat din dimensiunile cheie de mai jos.

4. Automatizare și mașini generale: utilizate în mod obișnuit în ventilatoare, compresoare de aer și alte echipamente; în ventilatoarele centrifuge sau pompele cu șurub, scripetele cu curele din fontă gri pot furniza o forță de transmisie stabilă.

5. Precizie ridicată a transmisiei: puterea este transmisă prin frecare între cureaua și scripete. Datorită posibilei ușoare alunecări a curelei trapezoidale în canalul scripetelui, raportul de transmisie nu este absolut constant, dar poate satisface de obicei nevoile aplicațiilor industriale generale.

6. Eficiență ridicată și întreținere ușoară: eficiența transmisiei poate ajunge la mai mult de 95%. Caracteristici: Designul curelei trapezoidale îi permite să se potrivească strâns pe scripete, reducând pierderile de energie. Capacitate de încărcare: Roata curelei trapezoidale poate suporta o anumită sarcină. Stabilitate: transmisia cu cureaua trapezoidală are o stabilitate bună, ceea ce poate reduce vibrațiile și impactul în timpul transmisiei și poate asigura funcționarea stabilă a echipamentelor mecanice. Adaptabilitate: transmisia cu curele trapezoidale este potrivită pentru diferite condiții și medii de lucru și se poate adapta la condiții dure de lucru, cum ar fi umiditatea și coroziunea prin tratamente de suprafață (de exemplu, zincare, călire de înaltă frecvență).

Echipamente de aplicare a produsului și principalii clienți

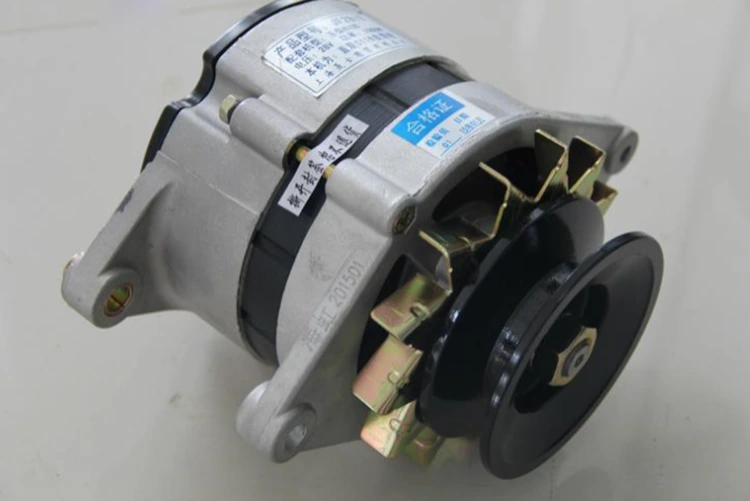

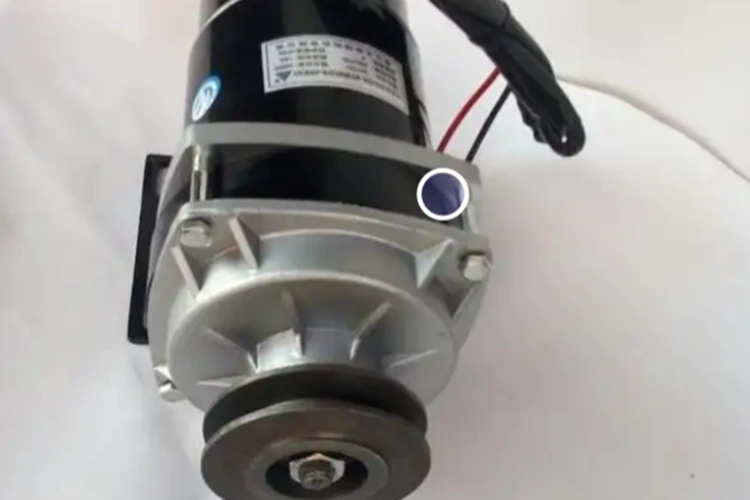

Produsele de mai sus sunt aplicate în principal compresoarelor de aer și motoarelor pompelor de apă, cu clienți de bază inclusiv Nidec, Asco și alte întreprinderi bine-cunoscute.

Parametri tehnici: Scripete cu cureaua trapezoidală cu o singură canelură din oțel cu tăiere liberă 1215

Principalele caracteristici de calitate	Indicatori tehnici de bază	GB/T 13575.1-2022 Standard	Standard industrial	Standard HAWEN
Stabilitatea găurii interioare	Toleranță interioară	-	≤0,026 mm	≤0,015 mm
Compatibilitatea tipului de caneluri	Unghiul canelurii	-	≤1°	≤0,5°
Precizia transmisiei și durata de viață	A alerga afară	-	≤0,15 mm	≤0,05 mm
Durata de viață	Rezistența la coroziune (test de pulverizare cu sare neutră)	48h	72h	96h
Prietenia mediului	Restricționarea substanțelor periculoase	-	Conform standardelor UE	Conform standardelor UE

Avantajele de bază

Ne lăudăm cu capacități tehnice puternice de cercetare și dezvoltare și echipamente de producție de înaltă precizie. În procesul de co-proiectare a produselor viitoare cu clienții, tehnologia HAWEN poate explora întotdeauna soluția optimă și poate câștiga recunoașterea clienților. Implementăm un control automat al calității 100% online și realizăm o producție de precizie de înaltă precizie prin următoarele măsuri:

● Controlul sursei: Controlați cu strictețe consistența materiilor prime din etapa de achiziție pentru a asigura performanța stabilă a materialului.

● Prelucrare de precizie: adoptați echipamente de înaltă precizie pentru prelucrarea automată pentru a garanta acuratețea dimensională a produsului (de exemplu, toleranța găurii interioare ≤0,015 mm).

● Monitorizare integrală a procesului: monitorizează în timp real parametrii de producție printr-un sistem de detectare online pentru a detecta și corecta abaterile în timp util.

● Asigurare constantă a calității: Eliminați erorile de operare manuală pentru a asigura performanța stabilă a fiecărui produs.

● Rata de calificare ridicată: rata de calificare a producției este controlată la 99,99%, iar rata de calificare din fabrică ajunge la 100%.

● Îmbunătățirea eficienței: Procesele automate reduc intervenția manuală și scad costurile de producție.

Exercăm un control strict asupra ecologicității produselor, de la selecția materiilor prime până la producție și procesare:

● Materii prime ecologice: Folosiți oțel 1215 cu tăiere liberă pentru a reduce substanțele periculoase, respectând standardele materialelor ecologice.

● Tratamentul suprafeței: adoptați tehnologia de galvanizare, care acoperă un strat de zinc pe suprafața metalului sau a aliajului de oțel prin metode chimice sau electrochimice pentru a-l proteja de coroziunea și rugina din mediu.

● Certificare de mediu: Toate produsele au trecut certificări internaționale de mediu, cum ar fi ROHS și REACH, pentru a se asigura că nu sunt conținute substanțe periculoase.

● Procesul de producție: Liniile de producție automate reduc consumul de energie și generarea de deșeuri fără contact manual pe tot parcursul procesului. Prin intermediul echipamentelor de testare online complet automate, fiecare produs este supus unei inspecții complete a dimensiunilor, toleranțelor geometrice și a defectelor de suprafață înainte de intrarea în fabrică pentru a asigura consistența lotului.

Avem o cooperare de susținere pe termen lung cu producători de motoare autohtoni și străini bine-cunoscuți și am câștigat o recunoaștere extinsă. Cu 20 de ani de acumulare tehnică, optimizăm continuu rata de utilizare a materialelor și procesele de fabricație. Produsele noastre au trecut certificările sistemului de calitate ISO9001 și IATF16949, asigurând trasabilitatea completă de la depozitarea materiilor prime până la livrarea produsului finit.

● Echipa eficientă de cercetare și dezvoltare: viteză de răspuns rapidă, economisind costuri de dezvoltare și timp; poate personaliza modele cu forme speciale, potrivite pentru aplicațiile clienților, în funcție de cerințele sistemelor industriale ale acestora.

● Capacitate de producție: Avem 120 de seturi de echipamente CNC de înaltă precizie, o linie de producție de înnegrire complet automată, o linie de curățare cu ultrasunete complet automată și mai mult de 10 seturi de echipamente de testare automată. Capacitatea de producție lunară ajunge la 300.000 de bucăți, cu volumul curent lunar de vânzări de aproximativ 150.000-200.000 de bucăți și un excedent de capacitate lunară de 30%-50%.

Ne ghidăm după cererea finală a pieței, concentrându-ne pe:✅

Îmbunătățirea eficienței și reducerea costurilor✅

Zgomot redus și rata de calificare ridicată✅

Protecția mediului

● O mai mare flexibilitate în modificările de design

● Eficiență și rapiditate ridicate în procesul de luare a deciziilor

● Termen scurt de livrare pentru materii prime și diverse accesorii: Situat în provincia Zhejiang, „orașul natal al producției din China”, avem un lanț de aprovizionare bogat cu furnizori.

● Soluțiile fiabile, de înaltă eficiență și de înaltă calitate de la HAWEN le permit tuturor clienților să evite ocolirile — odată ce ne vor alege, vor fi reticenți să treacă la alți furnizori.

● Alegerea HAWEN înseamnă reducerea costurilor de dezvoltare ale clienților, costurile de testare, costurile de producție și costurile serviciului post-vânzare.

Selectia materialelor

Oțelul 1215 este un oțel ecologic cu tăiere liberă, care nu conține substanțe periculoase, cum ar fi plumbul și are o prelucrabilitate excelentă, făcându-l potrivit pentru fabricarea de piese mecanice de precizie.

● Proprietăți fizice stabile: densitatea materialului său este menținută stabil la 7,85 g/cm³.

● Compoziție chimică: Carbon (≤0,09%), Mangan (0,75%-1,05%), Fosfor (0,04%-0,09%) și Sulf (0,26%-0,35%). Conținutul relativ ridicat de sulf îmbunătățește prelucrabilitatea, respectând în același timp standardele de mediu.

● Proprietăți mecanice: Are o precizie dimensională excelentă; rezistența la tracțiune în stare laminată la cald este de 390-540MPa, care poate ajunge la 490-755MPa după tragere la rece, cu o duritate de 160-190HB și poate fi procesată direct fără tratament termic.

● Forme de livrare: Se livrează ca oțel rotund laminat la cald, bare strălucitoare trase la rece și bare șlefuite; prin procesul de extrudare la rece pot fi formate diferite forme de secțiune transversală, economisind pierderile de material și timpul de procesare.

● Prelucrabilitate: Tăierea lină și performanța bună de rupere a așchiilor reduc uzura sculei și îmbunătățesc finisarea suprafeței; este potrivit în special pentru prelucrarea continuă în masă cu echipamente automate, cum ar fi strunguri automate și strunguri CNC; rezistența sa la uzură sau rezistența la coroziune poate fi îmbunătățită prin cementarea suprafeței sau placarea cu nichel.

Controlul procesului

● Controlul toleranței găurii interioare: obținerea unei precizii ridicate de ±0,015 mm impune cerințe extrem de ridicate privind echipamentul de procesare și stabilitatea procesului. Un astfel de interval de toleranță precis necesită o precizie ridicată a echipamentelor de prelucrare (de exemplu, mașini-unelte CNC), unelte de tăiere de înaltă calitate și procese stabile (de exemplu, controlul temperaturii, suprimarea vibrațiilor); orice abatere mică poate duce la probleme de calitate a produsului. Compania noastră adoptă tehnologii avansate pentru garanție: Realizate prin instrumente de măsurare de înaltă precizie (de exemplu, mașină de măsurat coordonate (CMM), tester de rotunjime, instrument de măsurare a profilului), control strict al procesului (de exemplu, control statistic al procesului (SPC)) și un mediu de procesare stabil pentru a asigura consistența producției în masă.

● Valoarea aplicației: În sistemele de transmisie de precizie, toleranța găurii interioare afectează în mod direct precizia de montare între piese și arbori, care este legată de eficiența transmisiei, controlul zgomotului și durata de viață a produsului și este un indicator tehnic de bază al producției de vârf.

● Exercăm un control strict asupra întregului proces de producție pentru a asigura stabilitatea și durabilitatea produselor în timpul utilizării.

● Potrivirea performanței materialelor: controlați strict duritatea materialului și procesele de tratament termic pentru a îmbunătăți rezistența la uzură și rezistența la oboseală.

Tratarea suprafeței - Galvanoplastie

Deoarece scripetele curelei trapezoidale cu o singură canelură este fabricată din materiale metalice, mediile dure de service vor cauza inevitabil rugina sau coroziunea pieselor de schimb. Compania noastră are o echipă de cercetare și dezvoltare profesionistă și experimentată. Prin ani de experiență practică și încercări, am dezvoltat o formulă specială de tratare a suprafețelor pentru acest produs și am adoptat echipamente de galvanizare complet automate cu un sistem de uscare complet automat. Grosimea stratului galvanizat îndeplinește standardele interne, industriale și internaționale, atingând un finisaj la nivel de microni. Nu există contact manual pe tot parcursul procesului, ceea ce sporește rezistența la coroziune a produselor, respectă standardele industriei și reduce riscul de coliziune a produsului cauzat de contactul manual.

Notă: Sunt disponibile și alte metode de tratare a suprafețelor, cum ar fi înnegrirea și placarea cu nichel, care pot fi personalizate în funcție de cerințele clientului.

Cerințe de mediu

Toate produsele îndeplinesc cerințele de mediu în ceea ce privește materialele și tratarea suprafețelor și sunt susținute de rapoarte de certificare pentru ROHS și REACH.

R&D și capabilități de personalizare

Echipa noastră profesională de cercetare și dezvoltare are 20 de ani de experiență aprofundată în industrie. Putem satisface nevoile clienților și le putem rezolva punctele dureroase în funcție de cerințele lor specifice și domeniile de aplicare și putem personaliza scripetele de curele cu forme speciale. Salutăm cu căldură clienții să furnizeze desene pentru personalizare, inclusiv produse personalizate cu materii prime desemnate și tratamente de suprafață și, de asemenea, salutăm clienții de peste mări să viziteze fabrica noastră.

Sinergia din noua structură organizațională

Noua structură organizatorică permite HAWEN să răspundă așteptărilor clienților pe baza unei cooperări eficiente.

Clienții interni și cota de piață

Avem o cooperare strategică pe termen lung cu clienți autohtoni, cum ar fi Sanjiang Electric, LG Tianjin și Nidec, cu o relație de cooperare de peste zece ani. Până în prezent, compania noastră a atins o cotă de piață de 20% a scripetelor cu curele trapezoidale cu o singură canelură în China.
