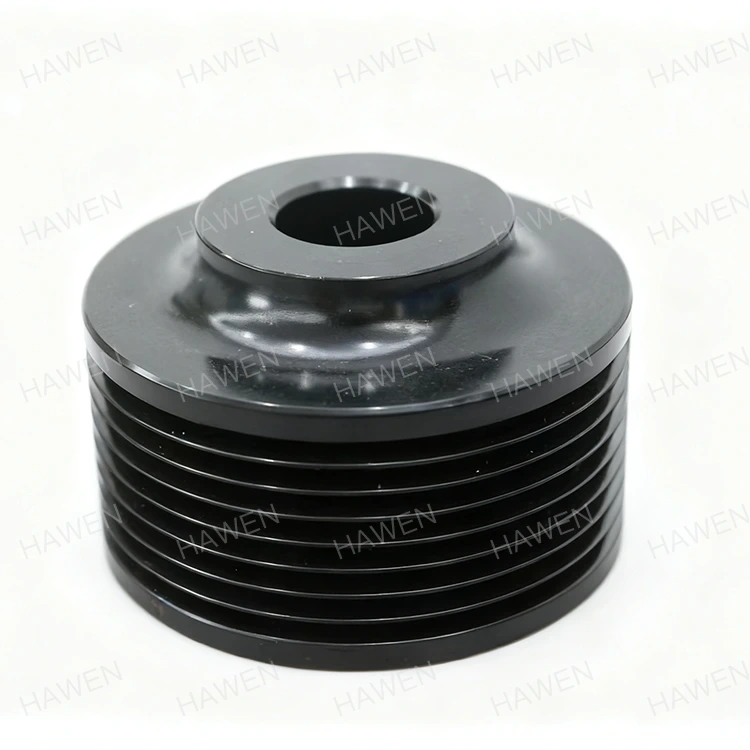

Scripete WebType

Forma structurală și logica de proiectare

Scripetele WebType adoptă o structură de bandă integrată, conectând janta și butucul printr-o bandă continuă sub formă de placă. În comparație cu structurile cu spițe, acest design reduce discontinuitățile structurale, creând o cale portantă mai continuă atunci când scripetele este supus sarcinilor radiale și de torsiune. Este potrivit pentru sistemele de transmisie care necesită rigiditate ridicată și stabilitate structurală.

Grosimea benzii, janta și butucul sunt de obicei formate integral sau asamblate cu mare precizie, oferind o rigiditate generală mai mare decât modelele cu cadru deschis. Acest lucru controlează eficient deformarea în timpul funcționării cu viteză medie spre mare.

Impactul practic al structurii asupra performanței

Structura cu bandă închisă a scripetei tip Web oferă o stabilitate dinamică mai bună în timpul funcționării. Designul cu încărcătură continuă reduce riscul vibrațiilor localizate, ceea ce este mai favorabil pentru performanța pe termen lung a rulmenților și curelelor. În același timp, structura integrală ajută la menținerea preciziei geometrice a canelurilor curelei, reducând probabilitatea uzurii neuniforme a curelei.

În timpul transmisiei de putere, această structură tolerează bine fluctuațiile cuplului, ceea ce o face potrivită pentru echipamente industriale care funcționează continuu pentru perioade lungi.

Configurarea materialelor și procesele de fabricație

Scripetele de tip Web sunt supuse de obicei echilibrare dinamică în timpul producției pentru a îndeplini cerințele de stabilitate la viteze medii spre mari.

Analiza fiabilității și duratei de viață

Datorită structurii de bandă continuă, scripetele tip bandă sunt mai puțin predispuse la concentrarea tensiunilor la încărcări repetate. În comparație cu structurile ușoare, acestea sunt mai potrivite pentru condiții de operare cu sarcină mare și de lungă durată. Ele demonstrează durabilitate structurală stabilă, în special în sistemele cu frecvență scăzută de pornire-oprire, dar timpi lungi de rulare unică.

Scenarii tipice de aplicare

Scripetele de tip Web sunt utilizate în mod obișnuit în următoarele medii:

Ventilatoare industriale și sisteme de pompe de apă

Unități de antrenare principale a mașinii-unelte

Reductore și capete de putere de ieșire

Echipamente cu operare continuă în minerit și metalurgie

Ele sunt adesea selectate pentru aplicații care necesită o funcționare stabilă, rigiditate ridicată și durată lungă de viață.

Recomandări de selecție și personalizare

Atunci când selectați un scripete tip bandă, trebuie luați în considerare factori precum tipul curelei, intervalul de viteză, nivelul de sarcină și metoda de conectare a arborelui. Opțiunile de personalizare includ diametrul exterior, tipul canelurii, grosimea benzii și configurația găurii arborelui, toate acestea putând fi adaptate pentru a îndeplini cerințele specifice ale aplicației.
